在基坑支护、地铁隧道及地下综合管廊等工程中，自粘胶膜高分子预铺防水卷材凭借其独特的反粘工艺，成为与后浇混凝土形成满粘结效果的优选材料。该卷材以高密度聚乙烯片材为胎基，覆以高性能热熔压敏胶层，并在胶层表面撒布经过防粘处理的反应性砂粒或涂层，运输及施工期间隔离膜完好覆盖，铺贴时揭除隔离膜后，卷材与浇筑于其上的混凝土浆料发生物理嵌锁与化学锚固双重作用，形成永久性防水复合体。湖北宜昌生产基地对胶层厚度与剥离强度实施批次抽检，确保每卷产品在预铺工况下的粘结稳定性。

在防水卷材系列中，不同品种适用场景各有侧重。SBS改性沥青防水卷材与APP改性沥青防水卷材以热熔法施工为主，广泛用于屋面及地下室外墙外防外贴工艺；而自粘聚合物改性沥青防水卷材则依靠自身粘性冷施工，适合于明挖法地下工程。相较于PVC聚氯乙烯防水卷材需要通过焊接形成搭接缝，自粘胶膜卷材的搭接采用胶粘自封方式，操作更加简便且避免了热风焊机可能产生的虚焊隐患。耐根穿刺防水卷材多用于种植顶板，其铜胎基或化学阻根剂配方与自粘胶膜体系可组合使用，形成双重防护；蠕变反应型高分子防水卷材则侧重于裂缝追随性与自愈能力，而本产品以预铺粘结强度为主要性能优势。

关键技术参数方面，该卷材在标准条件下的剥离强度（与后浇混凝土）应不低于2.0牛/毫米，浸水处理后剥离强度保留率需达到70%以上。拉伸性能主要体现为断裂拉伸强度不小于16兆帕，断裂伸长率不低于400%，以适应基层一定程度的变形。耐水性要求卷材在0.3兆帕水压下保持120分钟无渗透现象。对胶层的高低温性能亦有明确规定，高温流淌性测试在70摄氏度条件下悬挂2小时无滑移，低温柔性在零下25摄氏度绕棒无裂纹。抗冲击性能采用直径20毫米的钢球从500毫米高度自由落下冲击卷材表面，观察无贯穿孔。

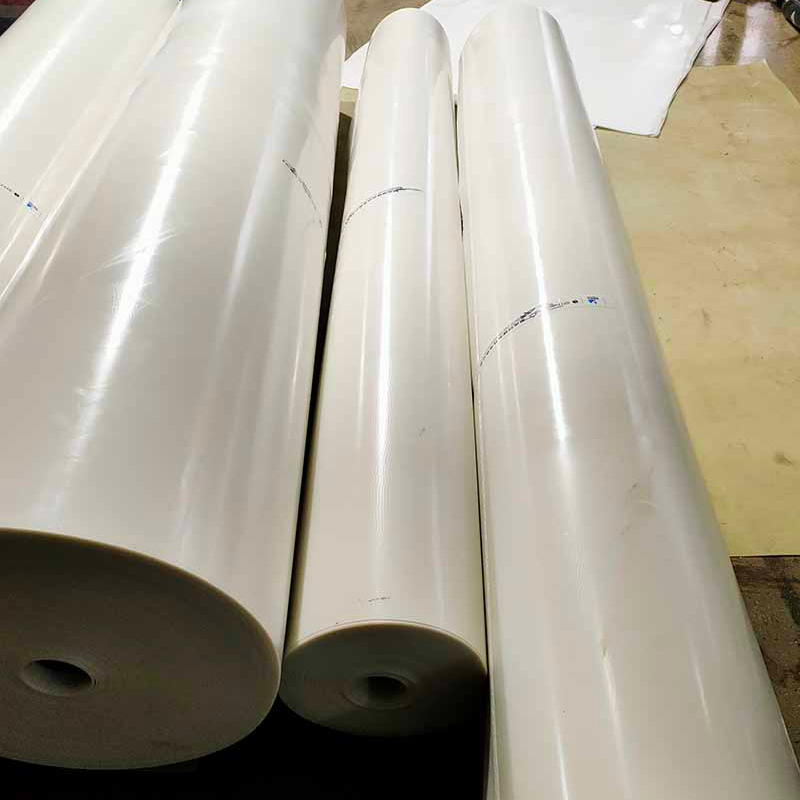

包装、储存与运输环节需注意以下事项：产品以纸芯管为卷芯，外层覆有聚乙烯薄膜包装，每件包装表面贴有合格证及批次标识。卷材应直立码放，高度不超过五层，且存放于通风阴凉处，避免与酸、碱、有机溶剂等化学品接触。运输过程中须用棚车或加盖苫布，防止雨雪淋浸，装卸时应轻吊轻放，严禁抛掷或拖拉，以免损伤胶层或造成隔离膜破损。若卷材长期暴露于紫外线环境下，其压敏胶粘性可能衰减，因此露天存放时间不宜超过十五天。

常见误区往往集中在剥离隔离膜的时机和搭接处理上。部分操作人员习惯提前将卷材全部展开并撕膜，待铺设时胶层已被尘土污染，导致粘结力下降。正确的做法是随铺随揭膜，边铺设边压合，使胶层直接接触混凝土基面。另一个误区是认为搭接宽度越大越可靠，实际上搭接宽度宜控制在80至100毫米之间，过宽不仅浪费材料，且容易因卷材边缘起翘而降低有效粘结面积。对于阴阳角部位，不少人试图将卷材弯折成直角，这极易产生空鼓，应裁切为45度坡角或使用配套的转角预制件进行过渡处理。

参考用量需依据铺贴面积和搭接损耗综合核定。以标准厚度1.2毫米的产品为例，理论每平米覆盖面积对应的卷材长度约为1米，但实际采购时应附加百分之五至八的搭接及裁剪损耗。对于异形部位较多的地下室底板，损耗率可能升至百分之十。同时，基层处理剂的使用量需额外计算，若采用水泥素浆作为粘结辅助层，每平米参考涂抹量为1.5至2.0千克，具体数值应结合基层吸水率现场调整。

温馨提示方面，预铺卷材施工时环境温度宜在5至35摄氏度之间，风力超过五级时应暂停铺设，防止砂粒层被风吹散或隔离膜不易控制。雨后施工应确保基层含水率低于9%，且无明水积聚。卷材铺设完毕后应尽快进行混凝土浇筑，间隔不宜超过48小时，否则需对暴露面进行遮盖保护。若发现卷材边缘有翘边或气泡，可在相应部位用压辊反复滚压，并辅以热风枪轻微加热，确保密封严密。

关于常见问题，用户频繁询问自粘胶膜卷材能否用于旧屋面翻新。该产品设计初衷为地下预铺反粘，用于屋面正铺时因缺少后浇混凝土的压覆和锚固，长期暴露受紫外线和温差影响较大，故不建议直接替代传统屋面卷材，可考虑使用带铝箔面的改性沥青卷材或PVC卷材。另有咨询关于卷材与高分子自粘防水卷材的区别，二者均属自粘体系，但前者胶层配方专为预铺场景开发，颗粒砂面有利于消除混凝土浇筑时产生的气泡，而普通高分子自粘卷材表面光滑，用于预铺时易产生空鼓。若遇到卷材胶层发黏不易揭膜的情况，可能因储存温度过高所致，可移至阴凉处降温后再操作，切勿使用溶剂擦洗胶层。

厂家服务支持方面，章丘雨晴防水材料招商网依托湖北宜昌生产厂，可为大中型地下工程提供卷材预铺工艺的技术交底文件，并派员现场指导搭接节点处理。对于耐根穿刺与非沥青基高分子防水卷材的复合设计方案，技术部门可根据图纸出具分层构造建议，所有服务均以合同约定范围为准，不额外承诺超出标准规范的内容。
